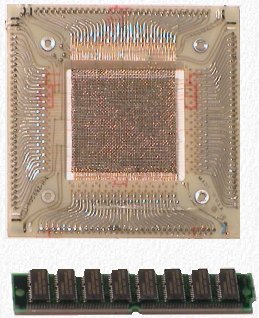

Hier ein Kernspeicher mit 1 Kilobyte Speichergrösse. Unten ein PS2 32Mb Speicherchip zum Grössenvergleich. Bei dem Kernspeicher handelt es sich um eine Platine in deren Mitte feine Kupferdrähte, in Spalten und Zeilen, gespannt sind. An jedem Schnittpunkt befindet sich ein winzig kleiner Ferritkern. Die Kupferdrähte sind auf der Platine verlötet und können direkt abgegriffen werden. Um die Speichegrösse zu erhöhen, konnten mehrere 1 KB Platinen hintereinander zusammengefasst werden. 12 KB sollen 1974 fast 100.000 DM gekostet haben.

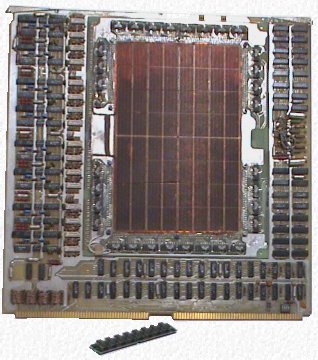

Ein Ferritkernspeicher RAM Chip von 1975 aus einem Nixdorf Rechner. Die Speichergrösse ist wahrscheinlich 32 Kb.. Nur zum Grössenvergleich: Das kleine schwarze vor der Speicherkarte ist ein PS2 32 MB RAM Chip. Ferritkerne lassen sich in zwei Richtungen magnetisieren. So lassen sich die Zustände 0 oder 1 darstellen. Sie werden in einem Kernspeicher zeilen- und spaltenförmig angeordnet. Durch
ihr Loch verlaufen je ein Zeilen- und ein Spalten-Draht, sowie ein Lesedraht. In den Kernspeicher wird wie folgt geschrieben:
Die halbe, zum Magnetisieren des Kerns notwendige Strommenge wird sowohl auf den Zeilendraht, als auch auf den Spaltendraht geschickt. Dadurch wird nur der sich am Kreuzungspunkt der Drähte befindliche Kern, magnetisiert. Gelesen wird der Kerninhalt mit dem Lesedraht. Dadurch wird aber die Information der Kerne beim lesen zerstört, sodass sie sofort nach dem lesen wieder zurück geschrieben werden müssen.

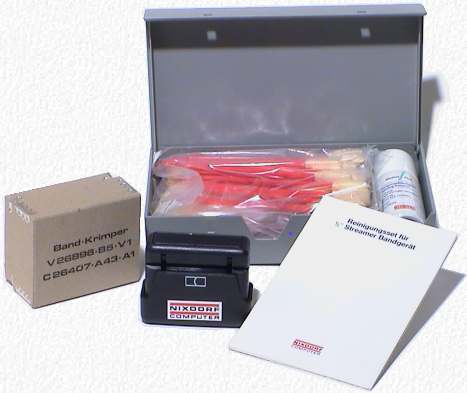

Reinigungs und Bearbeitungsset für 1/2 Zoll Streamer Laufwerke und Bänder der Firma Nixdorf Computer
