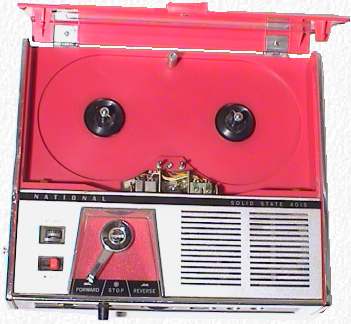

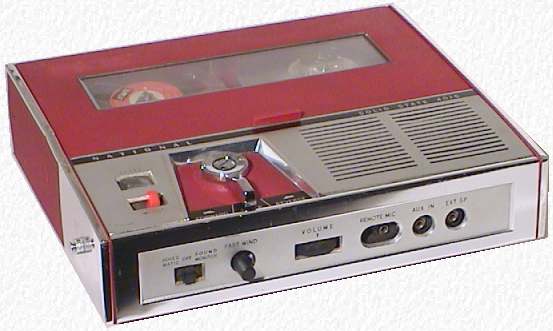

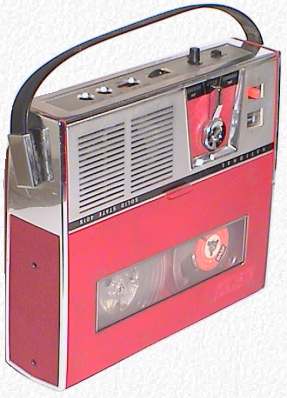

National RQ-401S, Matsushita Electric Industrial, Japan. Ein kleines, tragbares, mit 6 Baby Batterien oder an 220 Volt, zu betreibendes Mono Tonbandgerät für Spulengrössen bis 11 cm Durchmesser. Aber nicht nur das Gehäusedesign sollte beachtet werden, den das kleine Gerät wartet doch mit einigen technischen Besonderheiten auf. Mit dem grossen Knebelschalter ist die Wiedergabe und Aufnahme in beide Richtungen, also Vorwärts und Rückwärts möglich. Nimmt man die Tonkopfabdeckung ab, sieht man rechts und links von der Capstanwelle jeweils 2 Halbspur Tonköpfe. 2 Löschköpfe und 2 Aufnahme/Wiedergabeköpfe. Drückt man den auf der Vorderseite hervorstehenden Knopf, hält ihn und schaltet dabei den Knebelschalter auf Vorwärts oder Rückwärts, wird das Band in die jeweilige Richtung schnell umgespult. Auf der Vorderseite ist noch ein Schalter für automatische Aussteuerung und für Hinterbandkontrolle, sowie die kombinierte Lautstärke bzw. Aufnahmekontrolle angebracht, ebenso Eingänge für ein Mikrofon mit Fernbedienungsschalter, ein Aux Eingang sowie ein Anschluss für einen externen Lautsprecher. Sogar 2 Bandgeschwindigkeiten sind vorgesehen. 4,75 cm/sec und 9,5 cm/sec. Die Geschwindigkeitsumschaltung ist ein bisschen umständlich. Man nehme die Tonkopfabdeckung ab, und schraubt den Stift im oberen Teil des Bandfachs ab und schraube ihn auf die Capstanwelle. Bei aufgeschraubter, sprich dickerer Capstanwelle erhält man 9,5 cm/sec, bei abgeschraubter, also dünnerer Welle läuft das Band mit 4,75 cm/sec. Das RQ-401S wurde auch mit schwarzem Gehäuse hergestellt. Das Tonbangerät wiegt ohne Band und Batterien 2,7 Kilogramm. |
|
